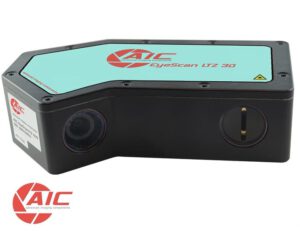

Der EyeSpector LTZ 3D ist ein kompakter und schneller Triangulationssensor, welcher auch von der EyeVision Software unterstützt wird. Er ist mit einem Dual-Core ARM-Prozessor und FPGA für schnelles vorverarbeiten von Daten ausgestattet.
EyeSpector LTZ 3D Modelle
(8/30) regular | (8/34) regular | (8/30) large | (8/34) large | (8/30) xlarge | (8/34) xlarge | (8/30) xxlarge | (8/34) xxlarge | (6/32) regular | |
Min. Abstand Z (mm) | 90 | 80 | 170 | 150 | 285 | 245 | 460 | 400 | 70 |
Max. Abstand Z (mm) | 245 | 195 | 470 | 375 | 785 | 625 | 1285 | 1020 | 285 |
Min. horizontal. FoV X (mm) | 65 | 65 | 130 | 120 | 215 | 200 | 350 | 325 | 80 |
Max. horizontal. FoV X (mm) | 150 | 125 | 295 | 240 | 495 | 400 | 810 | 660 | 230 |
Auflösung X Min [µm] | 60 | 50 | 110 | 100 | 170 | 160 | 280 | 260 | 70 |
Auflösung X Max [µm] | 120 | 100 | 240 | 190 | 390 | 320 | 640 | 520 | 190 |
Auflösung Z Min [µm] | 10 | 10 | 20 | 20 | 30 | 30 | 40 | 40 | 10 |
Auflösung Z Max [µm] | 40 | 30 | 80 | 60 | 130 | 90 | 220 | 150 | 70 |
Spezifikation
Parameter | |
Laser | Klasse 2, Wellenlänge 450 nm, <100 mW im Durchschnitt |
Sensor | CMOS 1/2.9″ sony IMX273LLR, monochrome |
Effektive Anzahl der Pixel | 1408 (H) x 1080 (V) |
Pixel Größe | 3.45 (H) x 3.45 (V) μm |
Laser | Klasse 2, Wellenlänge 450 nm, <100 mW im Durchschnitt |
Technische Daten
Chip Größe | 4.8 (H) x 3.7 (V) mm |
High-speed Shutter | 1 μs + Steps von 1 μs |
Integration | Global Shutter |
Datenerfassung | Program-controlled oder externer high-speed Trigger, full-frame bis zu 174 Bilder pro Sekunde, flimmerfreie Aufnahme |
A/D Umwandlung | 10 bit, 8 bits gebrauchte nach LUT Anwendung |
Input LUT | 1024 x 8 bits |
Bild Display | Via Ethernet auf PC |
Prozessor | Dual-Core ARM Cortex A9 mit 866MHz und integriertem FPGA |
FPGA | Laser line processing währnd der Bildaufnahme in FPGA |
RAM | 512 MB DDR-SDRAM |
Flash EPROM | 16 GB flash memory (nonvolatile) industrial eMMC |
Encoder Eingänge | ja, und Encoder Eingänge können als zusätzliche 5-24V Eingänge genutzt werden |
Trigger Eingang | Encoder Signal A kann als Trigger Eingang verwendet werden |
Ethernet Schnittstelle | 1Gbit / 100 Mbit / 10 Mbit |
Lagerbedingungen | -20 .. +60 °C, Max. Luftfeuchtigkeit: 90 %, nicht-kondensierend |
Betriebsbedingungen | 0 .. +50 °C, Max. Luftfeuchtigkeit: 80 %, nicht-kondensierend |
Stromversorgung | 24V DC, 300 mA ohne I/O Verwendung |
Stromverbrauch | 7.2 W normalerweise ohne I/O Verwendung |
