Ein autonomes System!

Die Bildverarbeitungssoftware mit den dazugehörigen smart Kamerasensoren der EVT sind als Bausteine für eine optische Prüfung, z.B. von Geometrien und Oberflächen, in einer Prüfanlage, oder inline in einem Fertigungsprozess zu verstehen.



EyeSurfaceCheck ist grundsätzlich autonom ausgelegt. Das heißt jeder smarte Kamerasensor kann als ein eigenständiges Bildverarbeitungssystem betrachtet werden, mit allen Funktionen die ansonsten noch zusätzlich benötigt werden wie z.B.:

  • Die Teileverfolgung wenn die zu prüfenden Teile über ein Band oder einem Glastisch transportiert werden
  • Integrierte Leistungsbeleuchtung inklusive Blitzkontroller
  • Hochleistungs-Bildverarbeitungsrechner
  • 24V Ein,- und Ausgänge für den Anschluss eines Encoders, einer Triggerlichtschranke und der Ansteuerung der Sortieranlage.

Das spart viel Zeit sowohl bei der Montage als auch bei den sonst üblicherweise notwendigen Zusatzgeräten wie Triggerbox, Flashcontroller und die SPS mit zusätzlichem Programmieraufwand.

Dadurch werden die Kosten der Prüftechnik günstiger!



Insgesamt gibt es zwei Grundausführungen – Den Top Side Sensor für die Oberflächenkontrolle zur Mustererkennung oder der Geometrieprüfung inklusive dem Vermessen.



Seitenansicht

Side View

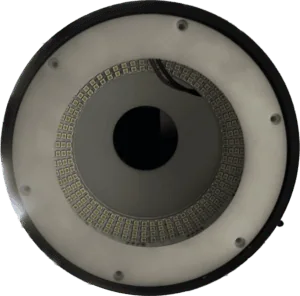

Draufsicht

All-in-one!

Inhalte des EyeSurfaceCheck

Jeder Kamerasensor beinhaltet:

  • eine der Aufgabe angepasste CCD oder CMOS Kamera, von 3 bis 40MPixel
  • eine spezielle und optimierte LED Beleuchtungseinrichtung
  • ein embedded PC zur eigenständige Bildanalyse
  • eine Steuerelektronik welche die Beleuchtung steuert (Blitzsteuerung), den Kameratrigger auslöst, und die Teileverfolgung übernimmt.

Kontrolleinheit

  • Verfolgt die Teile von der Lichtschranke, bis zu Bildaufnahme und bis zum ausblasen
  • Blitzkontroller mit 5A Schaltstufe und 48V step up DC-DC Wandler
  • Erzeugt das Triggersignal für die Kamera
  • Besitzt 24V Schaltausgänge um Ventile zu abblasen, oder um Sortierweichen zu schalten.

Embedded PC

  • Zur Bildauswertung bzw. Bildanalyse
  • Netzwerkanschluss, um mit einem Bedienbaren PC zu kommunizieren

Einbindung in ein Prüfsystem

Wie bereits zuvor genannt, ist der EyeSurfaceCheck als autonom arbeitendes Geräte ausgelegt und benötigt für den Prüfbetrieb keine weiteren Steuergeräte (SPS) oder anderweitige Rechnerleistung.

Die üblichen Anschlüsse sind:

  • die Stromversorgung, 24V ca. 1,3A
  • 24V Eingänge für das Triggersignal und eventuellen einem Encoder,
  • 24V Ausgänge um entweder ein Ausblasventil oder eine Sortierweiche an zu schließen.

Bleib dran - weitere Informationen sind bald erhältlich!
